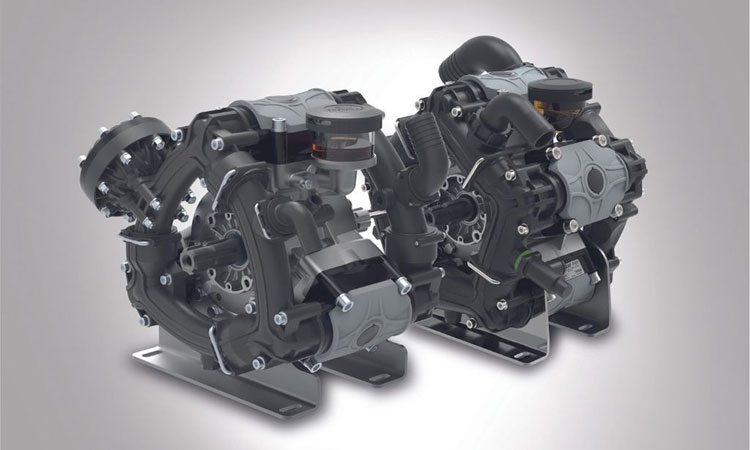

علت پاره شدن دیافراگم پمپ دیافراگمی چیست؟
در تجهیزات رنگآمیزی صنعتی و انتقال سیالات، پمپ دیافراگمی به دلیل بازدهی بالا و طول عمر زیاد، یک غول بیرقیب است. اما حتی این تجهیزات سختجان هم یک نقطه ضعف حیاتی دارند: خرابی و پارگی دیافراگم.
علت پاره شدن دیافراگم پمپ صنعتی چیست؟ چطور میتوان از این خسارت پرهزینه جلوگیری کرد؟ در این مقاله از رنگین پاش، گامبهگام دلایل فنی این مشکل را بررسی میکنیم تا عمر تجهیزات خود را چند برابر کنید.

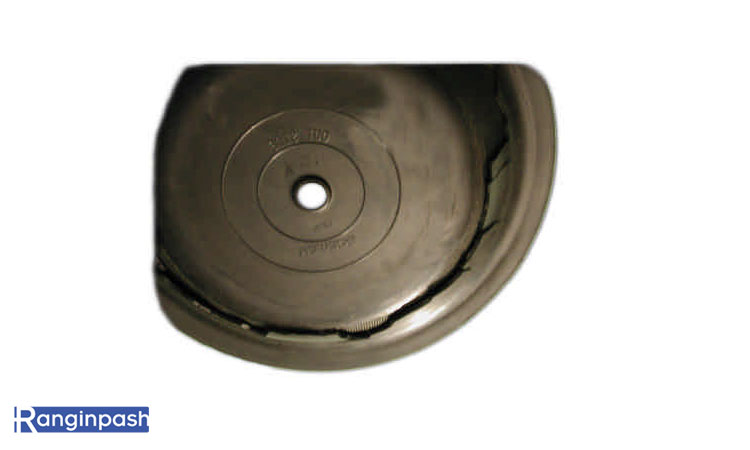

چرا دیافراگم پمپ پاره میشود؟
پمپهای متناوب با هوای فشرده بر اساس رفتوبرگشت مکرر یک صفحه انعطافپذیر کار میکنند. این قطعه دائماً تحت فشار است، اما ۵ عامل اصلی زیر، سرعت نابودی آن را چند برابر میکنند:
۱. عدم سازگاری شیمیایی سیال با جنس دیافراگم
یکی از رایجترین دلایل، انتخاب اشتباه جنس دیافراگم است. اگر برای انتقال رنگهای سلولزی، حلالهای قوی، یا مواد اسیدی از دیافراگمهای لاستیکی معمولی (بونا یا نیتریل) استفاده کنید، حلال به بافت لاستیک نفوذ کرده، آن را متورم، نرم و در نهایت دچار از هم گسیختگی میکند.
۲. پدیده کاویتاسیون و ضربه قوچ
اگر مسیر ورودی پمپ مسدود باشد، یا سیال بیش از حد غلیظ باشد، پمپ دچار حالت «مکش خشک» یا کاویتاسیون میشود. در این حالت حبابهای هوا ایجاد شده و با فشار بالا روی سطح دیافراگم میترکند که به مرور زمان باعث ایجاد حفره و پارگی غشا میشود.
۳. فشار بیش از حد هوای ورودی
تنظیم نبودن رگلاتور هوای فشرده ورودی به پمپ، فشار مضاعفی به پشت دیافراگم وارد میکند. خطوط هوای کارگاه حتماً باید مجهز به واحد مراقبت باشند تا فشار هوا از حد مجاز کاتالوگ دستگاه بالاتر نرود.
۴. استهلاک طبیعی و سایش حرارتی
هر قطعه مصرفی یک طول عمر مشخص (بر اساس تعداد سیکل کاری) دارد. کارکرد مداوم در دماهای بالا، انعطافپذیری لاستیک یا تفلون را کاهش داده و آن را خشک و شکننده میکند.
۵. وجود ذرات جامد و زبر در رنگ یا سیال
اگر رنگ یا سیال ارسالی حاوی ذرات ناخالص، تودههای خشک شده یا پلیسههای فلزی باشد، این ذرات بین دیافراگم و پوسته پمپ گیر کرده و مانند چاقو عمل میکنند.

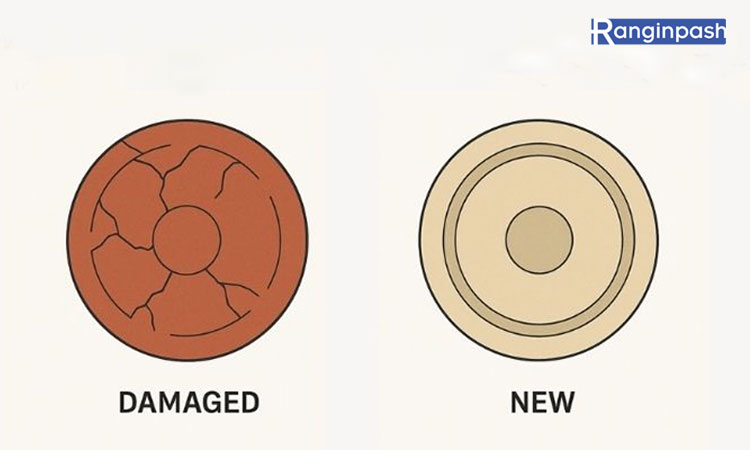

جدول علت پارگی دیافراگم بر اساس شکل ظاهری آن
| شکل ظاهری دیافراگم آسیبدیده | علت احتمالی | راهکار حل مشکل |
| تورم، چسبندگی یا تغییر رنگ لاستیک | عدم سازگاری شیمیایی با حلال/رنگ | تعویض با دیافراگم تفلونی یا سانتوپرن |
| ترکهای شعاعی مرتب پیرامون مرکز | فشار هوای بیش از حد یا خمش زیاد | کاهش فشار هوای ورودی کمپرسور با رگلاتور |
| سوراخ شدگی یا خطوخش عمیق موضعی | ورود ذرات جامد و زبر به داخل پمپ | نصب فیلتر (استرینر) در مسیر ورودی سیال |
| پارگی همراه با حالت چروکیدگی شدید | کاویتاسیون و مکش خشک (کمبود سیال) | عریض کردن لوله ورودی / کاهش سرعت پمپ |

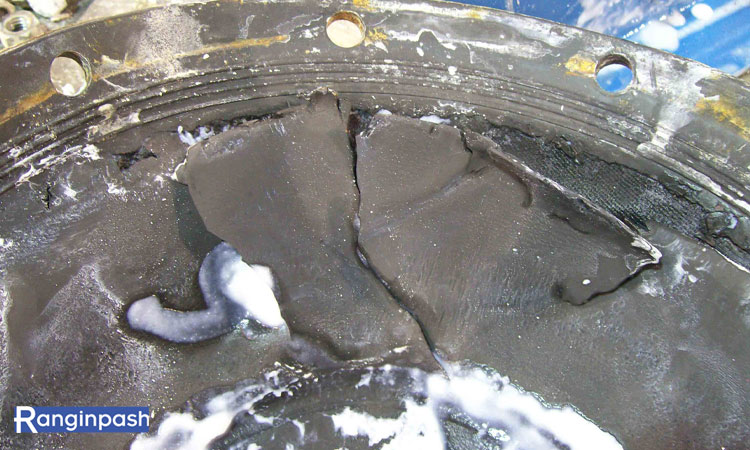

نشانههای پاره شدن دیافراگم پمپ چیست؟
از کجا بفهمیم دیافراگم پمپ رنگ پاره شده است؟ قبل از باز کردن دستگاه، این علائم را چک کنید:
- خروج رنگ یا سیال از اگزوز (خروجی هوای پمپ): این قطعیترین نشانه است. وقتی دیافراگم پاره میشود، سیال به بخش هوای فشرده نفوذ کرده و از اگزوز بیرون میپاشد.
- افت شدید فشار و دبی خروجی: پمپ کار میکند اما رنگ را با فشار کافی به پیستوله یا نازل نمیرساند.
- تغییر صدای پمپ: صدای کارکرد پمپ نامنظم شده یا سرعت کورس زدن آن بدون دلیل بالا میرود.
- وجود حباب هوا در درون رنگ خروجی: هوا از بخش پنوماتیک وارد بخش هیدرولیک (رنگ) میشود.
راهکارهای افزایش طول عمر دیافراگم پمپ رنگآمیزی
برای اینکه هزینههای تعمیر و نگهداری تجهیزات کارگاه خود را کاهش دهید، این اصول را رعایت کنید:
- انتخاب درست متریال: برای رنگهای پایه حلال حتماً از دیافراگم تفلونی و برای رنگهای پایه آب یا مواد ساینده از سانتوپرن یا ویتون استفاده کنید.
- شستشوی منظم پمپ: پس از پایان هر پروژه رنگآمیزی، پمپ را با حلال مناسب کاملاً شستشو دهید تا متریال داخل آن خشک نشود.
- تنظیم فشار هوا: همیشه فشار هوای ورودی را طبق کاتالوگ دستگاه (معمولاً بین ۲ تا ۷ بار) تنظیم کنید.
- استفاده از واحد مراقبت: وجود آب و رطوبت در هوای کمپرسور، به بخشهای داخلی پمپ آسیب میزند. حتماً از واحد مراقبت (فیلتر رطوبتگیر و روغنزن) استفاده کنید.
نتیجهگیری
پاره شدن دیافراگم پمپ یک اتفاق ناگزیر در طول زمان است، اما با انتخاب جنس مناسب، تنظیم فشار و فیلتراسیون صحیح ورودی، میتوان عمر آن را تا چند سال افزایش داد.
اگر پمپ دیافراگمی شما دچار مشکل شده و نیاز به خرید پمپ دیافراگمی یا مشاوره فنی دارید، متخصصان ما در سایت رنگین پاش آماده راهنمایی شما هستند. در بخش نظرات همین مقاله، برند و مشکل پمپ خود را بنویسید تا سریعاً پاسخگوی شما باشیم!
سوالات متداول
۱. عمر مفید یک دیافراگم استاندارد چقدر است؟
عمر مفید دیافراگمها بر اساس «تعداد سیکل یا کورس کاری» سنجیده میشود. در شرایط استاندارد، یک دیافراگم باکیفیت میتواند بین ۲۰ تا ۵۰ میلیون سیکل کار کند. اما سازگاری شیمیایی و فشار کاری، این عدد را تغییر میدهد.
۲. آیا میتوان دیافراگم پاره شده را ترمیم یا چسب کاری کرد؟
خیر. به دلیل فشار بالا و حرکت رفتوبرگشتی مداوم (فرکانس بالا)، هیچ چسب یا وصلهای نمیتواند دوام بیاورد و استفاده از دیافراگم ترمیمی باعث آسیب شدید به پوسته و بخش هوای پمپ میشود. قطعه باید کاملاً تعویض شود.
۳. قیمت دیافراگم پمپ تفلونی چقدر است و از کجا بخریم؟
قیمت این قطعه به سایز پمپ (مثلا ۱/۲ یا ۱ یا ۲ اینچ) و برند آن بستگی دارد. دیافراگمهای تفلونی به دلیل مقاومت بالا در برابر حلالها قیمت بالاتری دارند. شما میتوانید قطعات یدکی اورجینال را با ضمانت کیفیت از فروشگاه تخصصی رنگین پاش تهیه کنید.
