پمپ دیافراگمی چیست؟ کاربرد،مزایا و معایب
پمپ دیافراگمی یکی از پرکاربردترین انواع پمپها در صنایع مختلف است که به دلیل ساختار ساده، عملکرد قابل اعتماد و قابلیت پمپاژ انواع سیالات، از محبوبیت بالایی برخوردار است. در این مقاله قصد داریم به طور کامل به بررسی پمپهای دیافراگمی، انواع، کاربردها، مزایا و معایب آنها بپردازیم.
پمپ دیافراگمی
پمپ دیافراگمی نوعی پمپ جابهجایی مثبت است که در آن، حرکت رفت و برگشتی یک یا چند دیافراگم انعطافپذیر باعث ایجاد خلا و فشار شده و در نتیجه سیال مکش و تخلیه میشود. این دیافراگمها معمولاً از مواد مقاوم در برابر سایش و خوردگی مانند لاستیک، تفلون یا فلز ساخته میشوند.
مکانیزم عملکرد پمپ دیافراگمی
مکانیزم عملکرد پمپ دیافراگمی به این صورت است که با حرکت دیافراگم در داخل محفظه پمپ، حجم داخل محفظه تغییر کرده و این تغییر حجم باعث جابجایی سیال میشود. حرکت دیافراگم میتواند به صورت مکانیکی، هیدرولیکی یا پنوماتیکی باشد. این نوع پمپها به دلیل عدم تماس مستقیم قطعات متحرک با سیال، برای جابجایی مواد خورنده و حساس بسیار مناسب هستند.

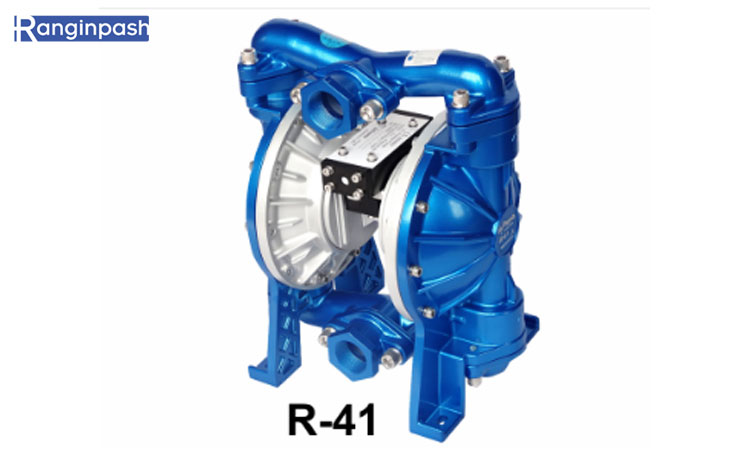

محصولات پمپ دیافراگمی : پمپ دیافراگمی پرونا ۲ اینچ مدل R-51 | پمپ دیافراگمی ۳/۸ پرونا مدل R-1500 | پمپ دیافراگمی پرونا ۱-۱/۲ اینچ مدل R-41

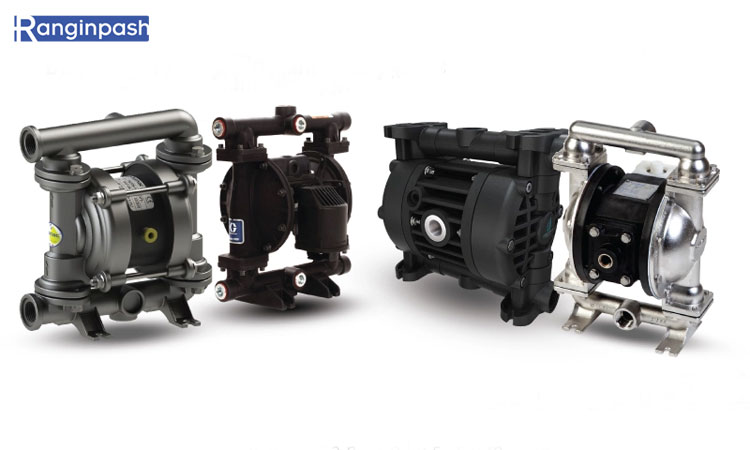

انواع پمپ دیافراگمی
پمپهای دیافراگمی بر اساس نوع محرک به سه دسته اصلی تقسیم میشوند:
- پمپ دیافراگمی بادی (پنوماتیک): پمپ دیافراگمی پنوماتیکی با استفاده از فشار هوا یا گاز برای حرکت دیافراگم کار میکند. این نوع پمپها به دلیل طراحی ساده و هزینه پایین، در صنایع مختلف بسیار محبوب هستند. یکی از ویژگیهای مهم این پمپها، قابلیت استفاده در محیطهای خطرناک و انفجاری است.
- پمپ دیافراگمی الکتریکی: پمپ دیافراگمی الکتریکی با استفاده از یک موتور الکتریکی برای حرکت دیافراگم عمل میکند. این نوع پمپها برای کاربردهایی که نیاز به نیروی مکانیکی بیشتری دارند، مناسب هستند. پمپهای الکتریکی معمولاً در سیستمهایی که نیاز به عملکرد مداوم و پایدار دارند، استفاده میشوند.
- پمپ دیافراگمی دستی: این پمپها با نیروی دست کار میکنند و برای انتقال حجم کم سیالات در کاربردهای کوچک و قابل حمل مورد استفاده قرار میگیرند.

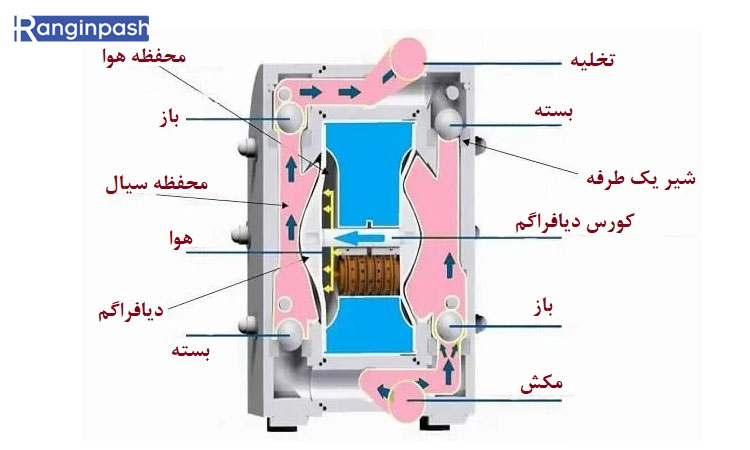

اجزای اصلی پمپ دیافراگمی
- بدنه پمپ: محفظه اصلی پمپ که سایر اجزا در آن قرار میگیرند.
- دیافراگم: عضو اصلی پمپ که با حرکت رفت و برگشتی خود باعث جابهجایی سیال میشود.
- توپکها: قطعاتی که روی دیافراگم قرار دارند و با ایجاد آببندی مانع از نشت سیال میشوند.
- فلپها: قطعاتی که جهت جریان سیال را کنترل میکنند.
- محفظه هوا: در پمپهای بادی، محفظهای که هوای فشرده را دریافت میکند.
- موتور یا کمپرسور: نیروی محرک پمپ را تأمین میکند.

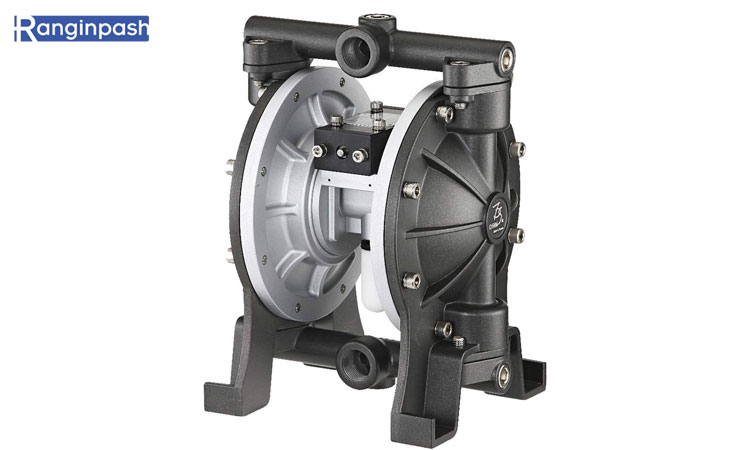

مزایای پمپ دیافراگمی
- قابلیت پمپاژ سیالات مختلف: از سیالات رقیق تا سیالات غلیظ و ساینده
- خودمکش بالا: قابلیت مکش سیالات از عمق زیاد
- عدم نیاز به پرایمینگ: نیازی به پر کردن اولیه پمپ از سیال نیست
- ساختار ساده و نگهداری آسان: قطعات کم و دسترسی آسان به آنها
- جنسهای مختلف دیافراگم: امکان انتخاب دیافراگم مناسب برای هر نوع سیال
- قابلیت کار در دماهای بالا و پایین
معایب پمپ دیافراگمی
- دبی متغیر: دبی خروجی پمپ با تغییر فشار و ویسکوزیته سیال تغییر میکند.
- سایش سریع قطعات: به دلیل حرکت رفت و برگشتی دیافراگمها، احتمال سایش قطعات وجود دارد.
- راندمان پایینتر نسبت به برخی پمپهای دیگر
- صدای زیاد در برخی مدلها
کاربردهای پمپ دیافراگمی
پمپهای دیافراگمی به دلیل ویژگیهای خاص خود در صنایع مختلف کاربردهای گستردهای دارند. در ادامه به بررسی برخی از مهمترین کاربردهای این پمپها میپردازیم.
صنایع شیمیایی : پمپهای دیافراگمی در صنایع شیمیایی برای جابجایی مواد خورنده و حساس استفاده میشوند. این پمپها به دلیل عدم تماس مستقیم قطعات متحرک با سیال، برای انتقال مواد شیمیایی خطرناک و خورنده بسیار مناسب هستند.
صنایع غذایی : در صنایع غذایی، پمپهای دیافراگمی برای جابجایی مواد غذایی و مایعات حساس بهداشتی مانند شیر و آبمیوه استفاده میشوند. این پمپها به دلیل قابلیت شستشو و استریل شدن، به طور گستردهای در فرآیندهای تولید مواد غذایی استفاده میشوند.
صنایع دارویی : در صنایع دارویی، دقت و تمیزی در جابجایی مواد بسیار مهم است. پمپهای دیافراگمی به دلیل دقت بالا در جابجایی سیالات و قابلیت تمیز شدن کامل، در تولید داروها و مواد اولیه دارویی کاربرد دارند.
صنایع نفت و گاز : پمپهای دیافراگمی در صنایع نفت و گاز برای جابجایی مایعات سنگین و مواد شیمیایی خطرناک استفاده میشوند. این پمپها به دلیل ساختار مقاوم و قابلیت کارکرد در شرایط سخت، در این صنایع بسیار محبوب هستند.
نتیجهگیری
پمپهای دیافراگمی به دلیل مزایای فراوان و کاربردهای گسترده، یکی از پرکاربردترین انواع پمپها در صنایع مختلف هستند. با توجه به تنوع مدلها و مواد ساخت، انتخاب پمپ دیافراگمی مناسب برای هر کاربرد نیازمند بررسی دقیق شرایط کاری و مشاوره با کارشناسان است. برای اطلاع از قیمت پمپ دیافراگمی با متخصصین رنگین پاش در تماس باشید.
