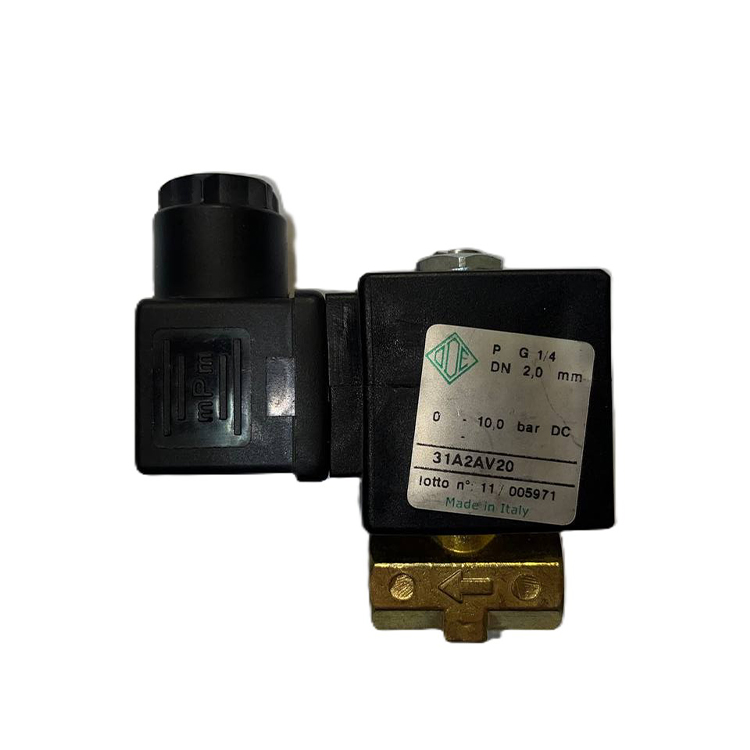

شیر برقی پنوماتیک ODE ایتالیا ۳۱A2AV20

 شیر برقی 31A2AV20 از ODE ایتالیا

مشخصات کلی

• نوع عملکرد شیر: سه‌راهه (2/2 way)، عملکرد مستقیم، در حالت نرمالی کلوزد (N.C.)
• جنس بدنه: برنج (Brass) با گرید CW617N بر اساس استاندارد UNI EN 12165.
• جنس بدنه کم سرب (low-lead brass) ساخته‌شده در ایتالیا.
• جنس لوله و پیستون داخلی: لوله (Armature tube) از استیل AISI 300، پیستون (Plunger) از استیل AISI 400.
• ماده واشر (مهر و موم): FKM (ویتون) .

مشخصات عملکردی

• سایز اتصال: رزوه ¼ اینچ BSP (با استاندارد G‌ / ISO 228/1)
• قطر اوریفیس (orifice): 2.0 میلی‌متر، جریان تقریباً 2 لیتر/دقیقه
• محدوده فشار کاری: از 0 تا 10 بار (0–145 psi) برای هر دو نوع AC و DC.
• دمای متوسط عملکرد: تا حدود 120 °C  ، و در برخی منابع تا 180 °C برای کاربرد بخار آب و آب داغ ذکر شده است .
• کلاس حفاظتی (IP): در صورت استفاده از سوکت الکتریکی، حفاظت IP65 مطابق IEC EN 60529 .
• زمان سوییچ (Switching time): حدود 20–40 میلی‌ثانیه.
• فشار طراحی (PS): تا 40 بار .

ولتاژها و گزینه‌های موجود

این شیر در نسخه‌های مختلف ولتاژ قابل تهیه است:

• 12 V DC
• 24 V DC
• 24 V AC (50/60 Hz)
• 110–120 V AC (50/60 Hz)
• 230–240 V AC (50/60 Hz)
  همچنین در گزینه‌های مختلفی مانند بدون کابل، همراه با کابل گیر (Cable Grip) یا سیم‌های ۱۸ اینچی موجود است.

کاربردها و تطابق‌ها

• موارد استفاده رایج: هوا، دستگاه‌های قهوه‌ساز، بخار، اتوماسیون صنعتی، بسته‌بندی و.
• استانداردها: دارای تأییدیه‌های CSA، UL و CRN.
• سازگاری با قطعات دیگر: جایگزین مناسب برای مدل‌های Parker 7131KBG2JVM0، 7131KBG2JV00 و Jefferson 1323BV20C.

سایر جزئیات کاربردی

• کارایی در فشار کم: حتی بدون فشار اولیه، عملکرد شیر تضمین شده است (حداقل فشار عملیاتی نیاز نیست)
• ابعاد و وزن: از سایت STASTO ابعاد طول حدود 40 mm ذکر شده است.

خلاصه مشخصات فنی
